66kV及以上交聯電纜,在其試驗過程中,對終端要求很高,油水終端是加強介質的絕緣水平,提高擊穿場強,而對于66kV及以上交聯電纜試驗,僅靠增加場強是不能滿足試驗要求的,這時宜采用水終端,用去離子水來均勻電場,滿足試驗要求。

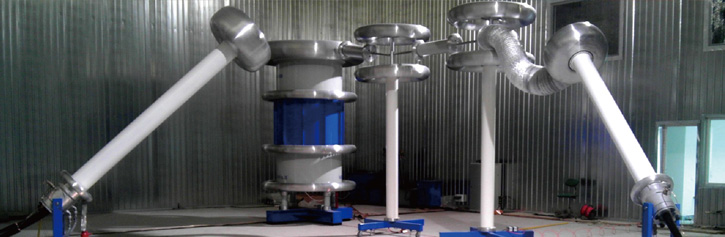

CTT電纜測試終端用于中壓、高壓和超高壓絕緣電纜的試驗。施加高壓(工頻或沖擊)使用CTT電纜測試終端可滿足相關要求和標準,CTT電纜測試終端也可用于其他試驗,如:
交流電壓測試
局部放電量測量及故障定位
沖擊電壓試驗(雷電沖擊和操作沖擊)
介質損耗測量
擊穿試驗
CTT電纜測試終端系統用于66-500kV 電纜試驗,最大直徑可達165mm。
CTT電纜測試終端配置CTW水處理單元,根據電壓等級高低,電纜測試終端有兩種設計:150kV 以上高壓電纜從尾部插入到終端絕緣管內;150kV 以下電纜從上面插入到終端。
CTT 電纜測試終端為雙水管系統,去離子水在里面循環。聯合水處理單元,構成封閉的水處理系統。每只終端都由兩根水管連接到水處理單元。
電纜終端的結構設計改變了電纜在終端內的電場分布和能量損耗,水處理單元可控制水的電導率和溫度。
水處理單元配有500L水箱,用來裝去離子水,2只電纜終端和水處理單元分別通過4根水管相連。電纜終端里水流速度約30 L/min 或60 L/min。通過熱交換器將熱量排放到外部。
