調感諧振試驗系統
調感諧振試驗系統

用途

調感諧振試驗系統可以產生一個持續可變化的交流電壓,用于高壓容性試品的試驗。

容性試品包括:電纜、電容器,GIS,發電機組設備,電容式互感器等。調感諧振試驗系統可在50、60Hz使用,也可用于更高的頻率。由于其優良的正弦波形,很適合用于高壓交流耐壓試驗的局部放電測量。

調感諧振試驗系統優勢在于對電源功率要求低,只需要提供試驗電路的損耗。主要是品質因數Q取決于試驗功率S和損耗功率P的比值,范圍在10~100,這意味著只要1/Q的試驗功率即可滿足試驗要求,諧振系統比試驗變壓器系統更輕便、經濟,當擊穿放電時,系統失去諧振條件,電壓自動回零,試品故障不會被擴大。

特點

  • 模塊化結構,占用空間小

  • 局部放電量低

  • 多種靈活組合方式

  • 試品放電,試品故障不會被擴大

  • 先進的計算機輔助控制系統,提供友好的操作界面。

  • 完善的安全保護系統

系統組成

試驗系統由電網通過開關柜、調壓器和勵磁變壓器供電。若電抗器是金屬外殼式,勵磁變壓器可內置入電抗器內部。電源濾波器安裝在低壓側,用于局部放電測試時,降低電源干擾,有效保證較低的局部放電測量背景。

調感諧振試驗系統最主要的部件是調感電抗器,通過調節鐵芯距離改變電抗器電感,動鐵芯采用稀土電機驅動;

高壓濾波器由兩部分組成:隔離阻抗,高壓電容器。在局部放電測量時,高壓濾波器可衰減高頻干擾,并作為系統的基本負載;

控制測量系統包括:操作裝置&工業計算機以及電壓測量、局部放電和電容介損測量儀器。

系統組件

  • 開關柜

  • 調壓器

  • 勵磁變壓器

  • 高壓可調電抗器

  • 高壓濾波器

  • 電源濾波器

  • 控制測量系統(手動或自動控制)

可選附件

  • 控制電源隔離變壓器

  • 串并聯連接裝置

  • 無局部放電高壓導線

  • 標準電容器

  • 局部放電檢測儀

  • 氣墊底盤

  • 其他可能需要的部件

精選案例

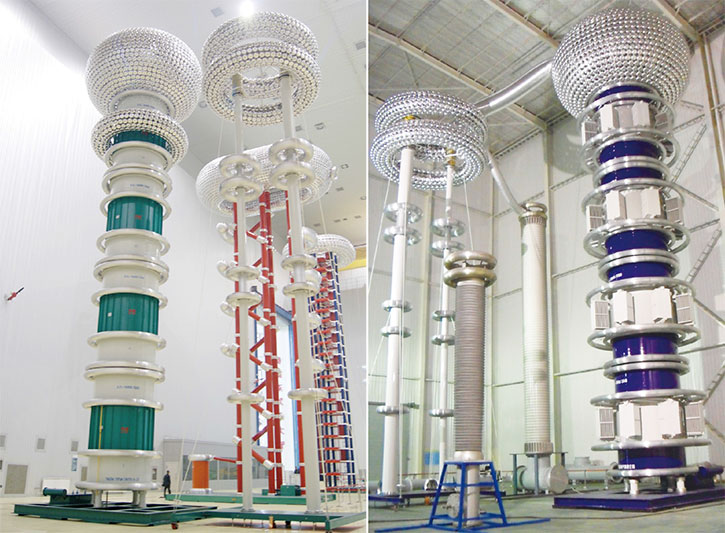

2000kV 10A 調感諧振試驗系統 國家電網
1400kV 28000kVA 調感諧振試驗系統
9600kVA 1600kV 調感諧振試驗系統 中興創元
1400kV 49000KVA 調感諧振試驗系統 新寶豐電纜
700kV 14000kVA 調感諧振試驗系統 戶外 電纜資格預審試驗 上海電纜所
350kV 15000kVA 調感諧振試驗系統 鐵殼多抽頭 出口俄羅斯
